Q 1343
Описание

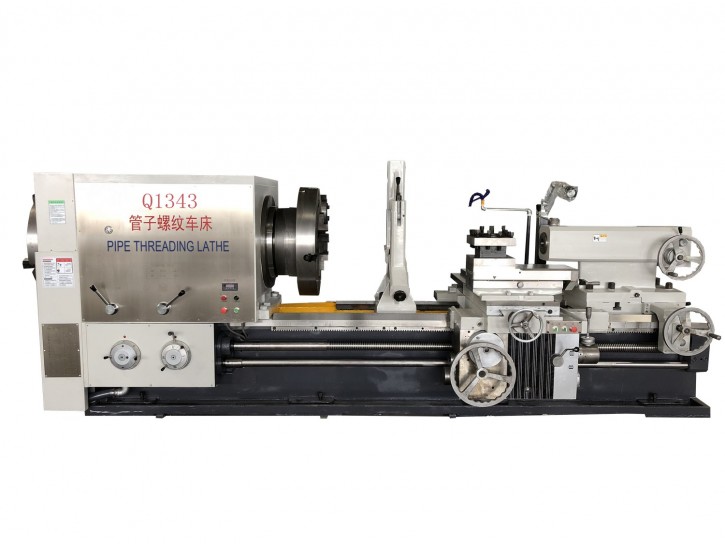

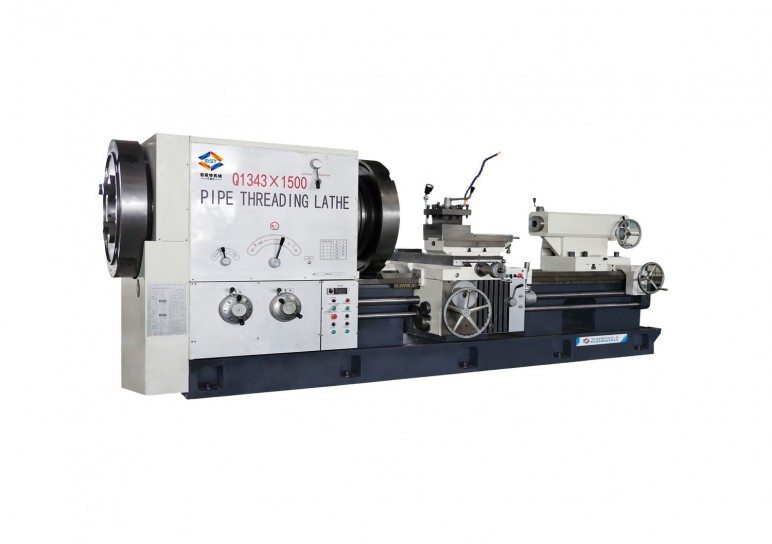

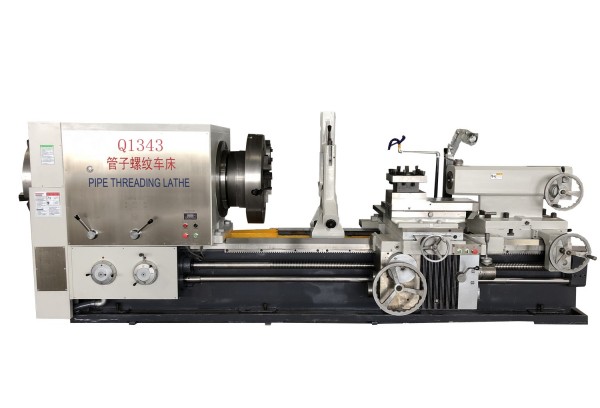

Трубонарезной токарный станок Q1343
Стандартная комплектация:
- С 4-кулачковым двойным ручным патроном (1000 мм);
- С 4-позиционным ручным резцедержателем и ручной задней бабкой;
- С цельной литейной станиной;
- Напряжение 380 В/220 В/415 В, 3 фазы.
Дополнительная комплектация:
- Неподвижный люнет, подвижный люнет, задний неподвижный люнет;
- Цифровой индикатор;
- Длина обработки: 2000 мм, 3000 мм, 4000 мм.
Технические характеристики
Артикул:
Q 1343
Максимальная длина обработки:
1250 мм
Диапазон труб для нарезания резьбы:
Φ260-430
Отверстие шпинделя :
440 мм
Высота центра шпинделя:
500 мм
Конус пиноли задней бабки:
160mm /Morse NO.6
Ход подачи/диапазон по оси Z:
32/0.1-1.5 мм/об.
Ход подачи/диапазон по оси X:
32/0.05-0.75 мм/об.
Скорость быстрого перемещения каретки:
3740 мм/мин
Скорость перемещения поперечного суппорта:
1870 мм/мин
Класс/диапазон метрической резьбы:
23/1-15 мм
Дюймовая резьба класс/диапазон:
T.PI 22/28-2
Макс диаметр обрабатываемой детали над станиной:
1000 мм
Макс диаметр обрабатываемой детали над суппортом:
610 мм
Мах длина обрабатываемой детали:
1500 мм
Ширина станины:
755 мм
Диапазон скоростей шпинделя:
Две передачи, 23-90/65-260
Ход пиноли задней бабки:
300 мм
Патрон:
4-кулачковый электрический патрон Φ1000
Мощность двигателя шпинделя:
22 кВт
Габаритные размеры станка:
4700x2250x1680 мм
Вес нетто:
13.2 т
