Q 1330
Описание

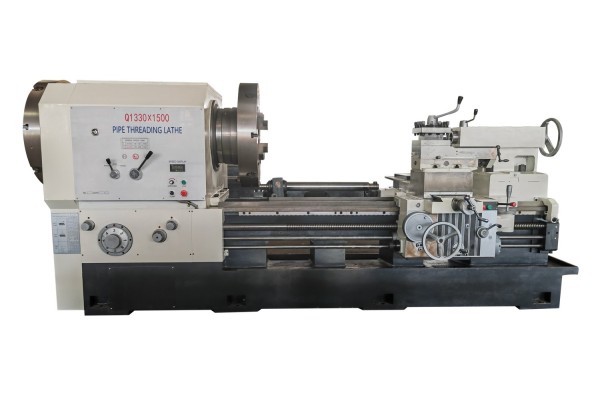

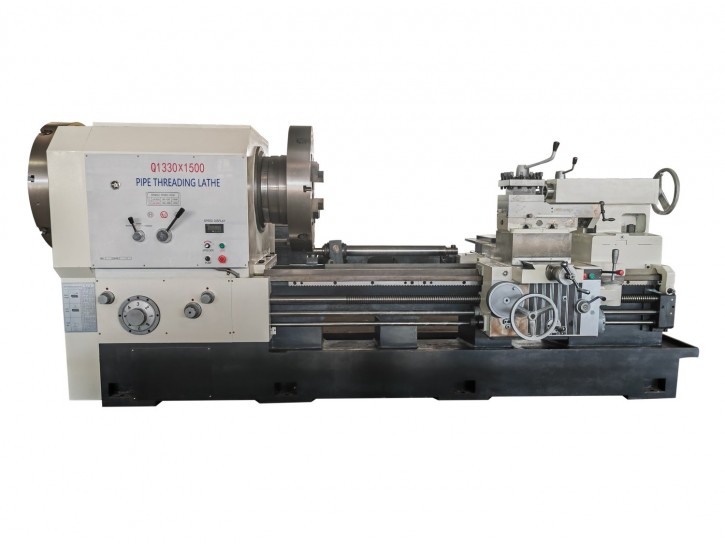

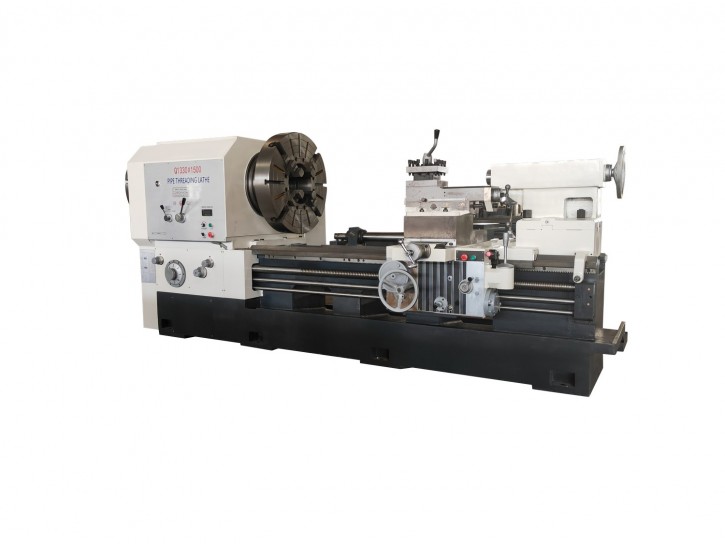

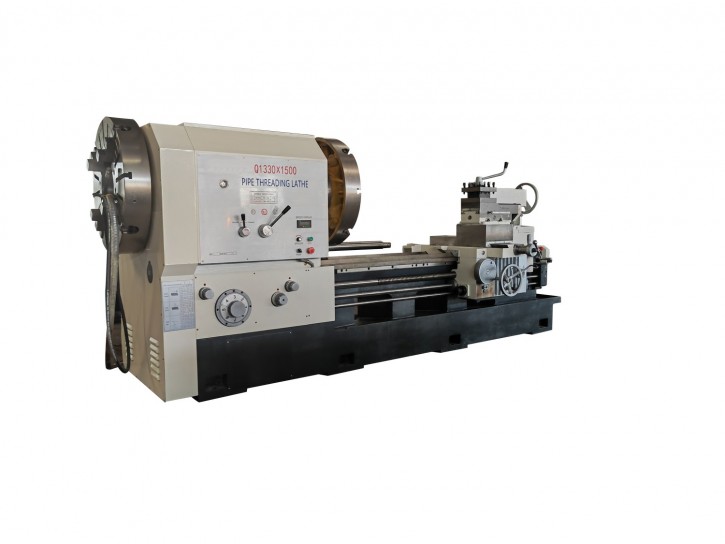

Трубонарезной токарный станок Q1330
Стандартная комплектация:
- С 3-кулачковым двойным ручным патроном (630 мм);
- С 4-позиционным ручным резцедержателем и ручной задней бабкой;
- С цельной литейной станиной;
- Напряжение 380 В/220 В/415 В, 3 фазы.
Дополнительная комплектация:
- Неподвижный люнет, подвижный люнет, задний неподвижный люнет;
- Цифровой индикатор;
- Длина обработки: 2000 мм, 3000 мм, 4000 мм, 5000 мм.
Технические характеристики
Артикул:
Q 1330
Максимальная длина обработки:
1250 мм
Диапазон труб для нарезания резьбы:
φ80-295
Отверстие шпинделя :
305 мм
Высота центра шпинделя:
400 мм
Конус пиноли задней бабки:
100mm /Morse NO.6
Ход подачи/диапазон по оси Z:
32/0.095-1.4 мм/об.
Ход подачи/диапазон по оси X:
32/0.042-0.7 мм/об.
Скорость быстрого перемещения каретки:
3740 мм/мин
Скорость перемещения поперечного суппорта:
1870 мм/мин
Класс/диапазон метрической резьбы:
22/1-15 мм
Дюймовая резьба класс/диапазон:
T.PI 26/14-1
Макс диаметр обрабатываемой детали над станиной:
800 мм
Макс диаметр обрабатываемой детали над суппортом:
470 мм
Мах длина обрабатываемой детали:
1500 мм
Ширина станины:
600/650 мм
Диапазон скоростей шпинделя:
Две передачи, 20-100/100-300
Ход пиноли задней бабки:
250 мм
Патрон:
3-кулачковый патрон φ630, 4-кулачковый патрон φ780
Мощность двигателя шпинделя:
15 кВт
Габаритные размеры станка:
3850x1650x1600 мм
Вес нетто:
6.5/7.2 т
