Q 1322
Описание

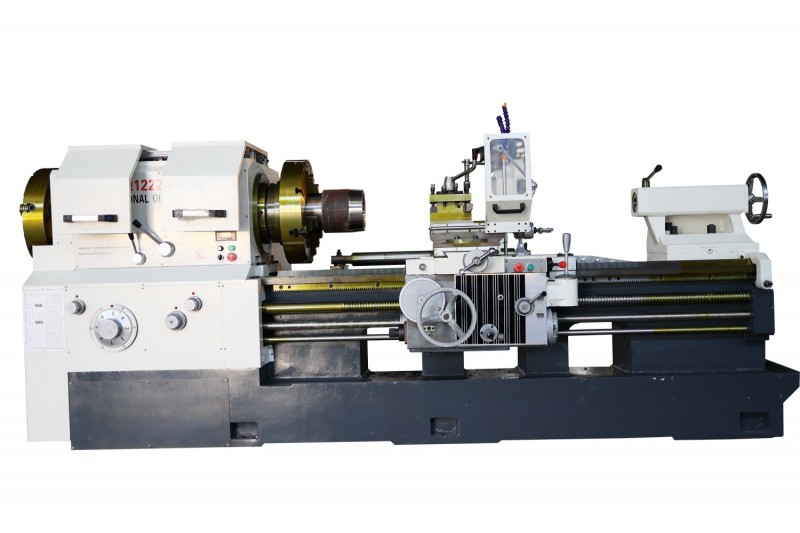

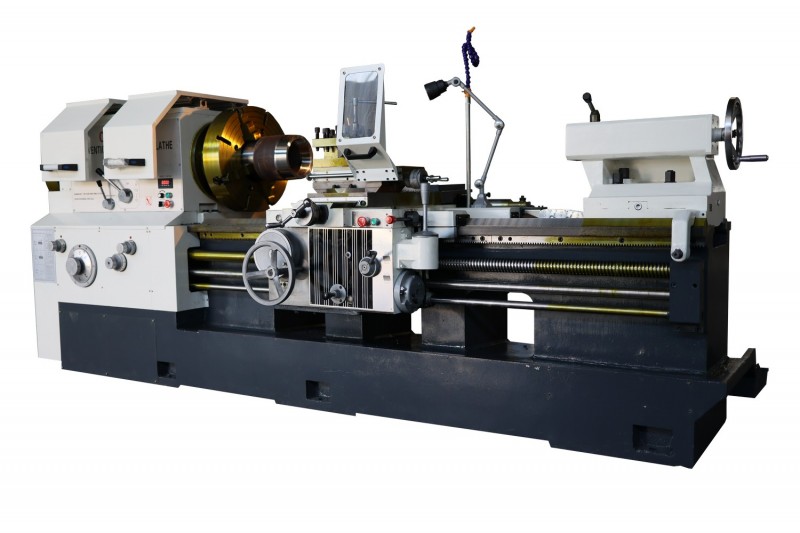

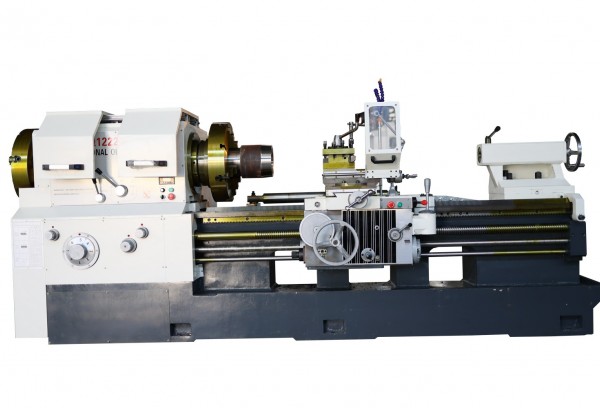

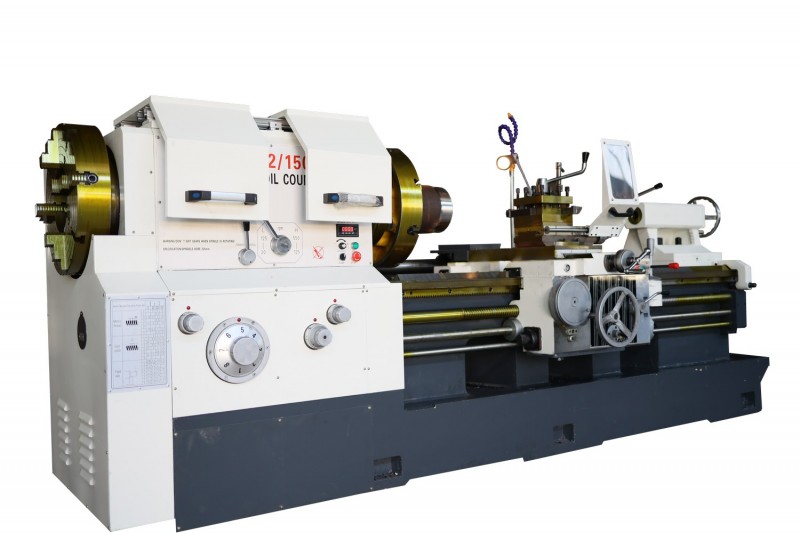

Трубонарезной токарный станок Q1322
Стандартная комплектация:
- С 3-кулачковым двойным ручным патроном (520 мм);
- С 4-позиционным ручным резцедержателем и ручной задней бабкой;
- С цельной литейной станиной;
- Напряжение 380 В/220 В/415 В, 3 фазы.
Дополнительная комплектация:
- Неподвижный люнет, подвижный люнет, задний неподвижный люнет;
- Цифровой индикатор;
- Длина обработки: 2000 мм, 3000 мм, 4000 мм.
Технические характеристики
Артикул:
Q 1322
Максимальная длина обработки:
1250 мм
Диапазон труб для нарезания резьбы:
Φ50-220
Отверстие шпинделя :
225 мм
Высота центра шпинделя:
315 мм
Диаметр пиноли задней бабки:
100 мм
Конус пиноли задней бабки:
Morse N0.5
Ход подачи/диапазон по оси Z:
32/0.095-1.4 мм/об.
Ход подачи/диапазон по оси X:
32/0.042-0.7 мм/об.
Скорость быстрого перемещения каретки:
3740 мм/мин
Скорость перемещения поперечного суппорта:
1870 мм/мин
Класс/диапазон метрической резьбы:
22/1-15 мм
Дюймовая резьба класс/диапазон:
T.PI 26/14-1
Макс диаметр обрабатываемой детали над станиной:
630 мм
Макс диаметр обрабатываемой детали над суппортом:
340 мм
Мах длина обрабатываемой детали:
1500 мм
Ширина станины:
550 мм
Диапазон скоростей шпинделя:
Две передачи, 30-125/125-500 мм
Ход пиноли задней бабки:
250 мм
Патрон:
4-кулачковый патрон Φ520
Мощность двигателя шпинделя:
11 кВт
Габаритные размеры станка:
3700×1710×1400 мм
Вес нетто:
5 т
Вес брутто:
5.5 т
