QK 1335
Описание

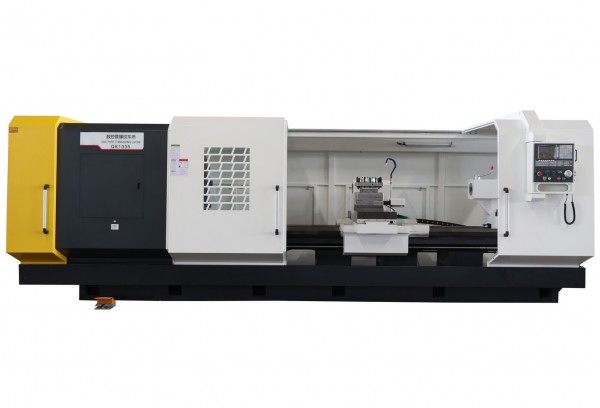

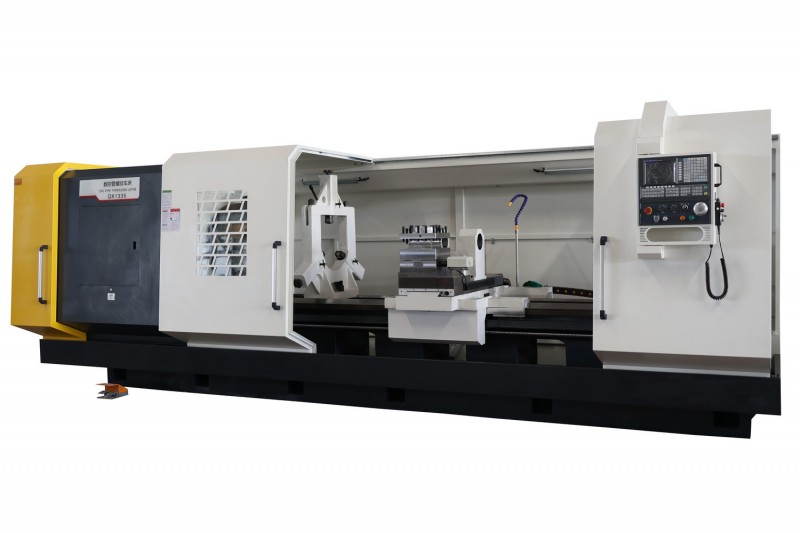

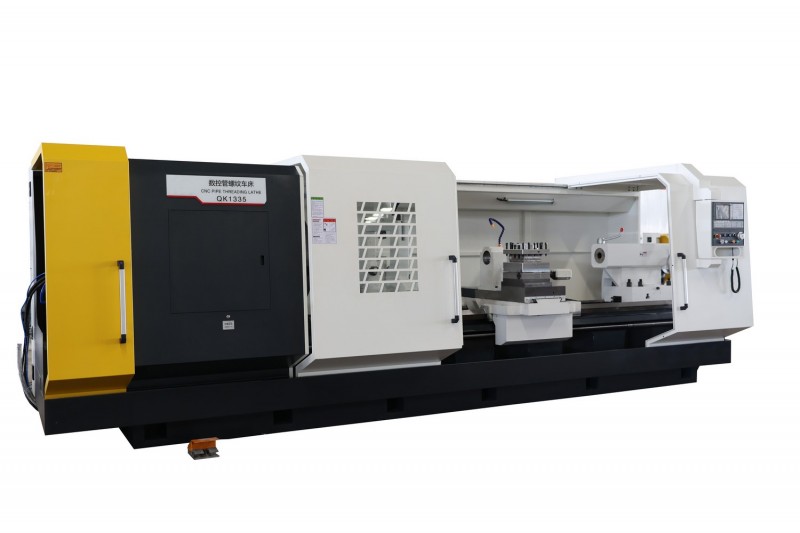

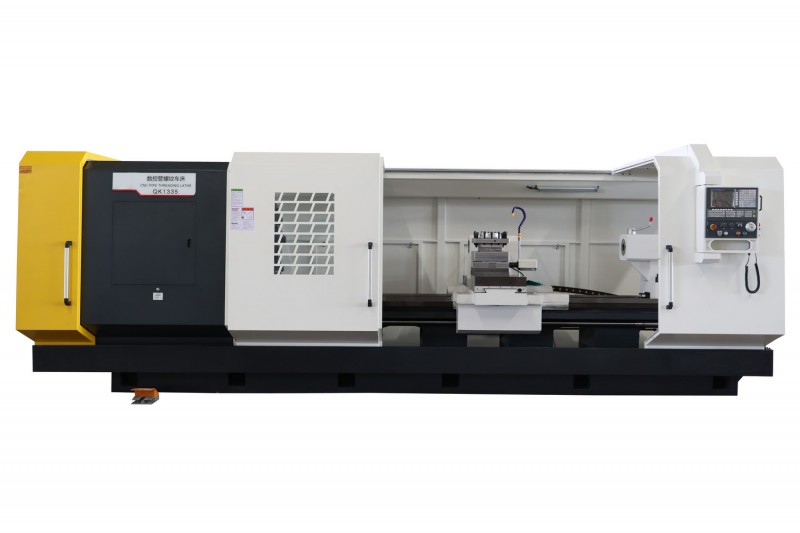

Трубонарезной токарный станок с ЧПУ QK1335
Стандартная комплектация:
- Система управления GSK980TC3;
- 3-кулачковый ручной двойной патрон;
- 4-позиционный электрический резцедержатель;
- Ручная задняя бабка;
- Полузакрытый металлический корпус.
Дополнительная комплектация:
- Система управления Siemens808D,Fanuc0i-TF,Syntec22TA;
- Гидравлический патрон или пневматический патрон;
- 6/8/12-позиционный электрический резцедержатель или сервопривод, гидравлическая и силовая револьверная головка;
- Гидравлическая/пневматическая задняя бабка;
- Конвейер стружки;
- Полностью закрытый металлический корпус.
Технические характеристики
Артикул:
QK 1335
Диапазон труб для нарезания резьбы:
Φ150-350
Отверстие шпинделя :
360 мм
Высота центра шпинделя:
500 мм
Режим скорости шпинделя:
Две передачи, плавная регулировка
Максимальный ход X/Z:
X:450 Z:1250
Диаметр пиноли задней бабки:
160 мм
Конус пиноли задней бабки:
Morse NO.6
Модель:
SLD170A04N
Количество инструментальных позиций револьверной головки:
Вертикальная четырехпозиционная
Размер инструм. магазина:
32х32 мм
Время смены инструмента:
5.6 с
Патрон трехкулачковый:
Четырехкулачковый электрический патрон K66-780
Макс диаметр обрабатываемой детали над станиной:
1000 мм
Макс диаметр обрабатываемой детали над суппортом:
610 мм
Мах длина обрабатываемой детали:
1500 мм
Ширина станины:
755 мм
Диапазон скоростей шпинделя:
Длина: 30-130 об/мин Высота 65-260 мм
Ход пиноли задней бабки:
300 мм
Точность позиционирования:
0.020
Точность повторного позиционирования:
0.01 мм
Ускоренный ход X/Z:
4000/5000 мм
Мощность двигателя шпинделя:
22 кВт
Габаритные размеры станка:
4900×2200×2300 мм
Вес нетто:
12 т
