QK 1327
Описание

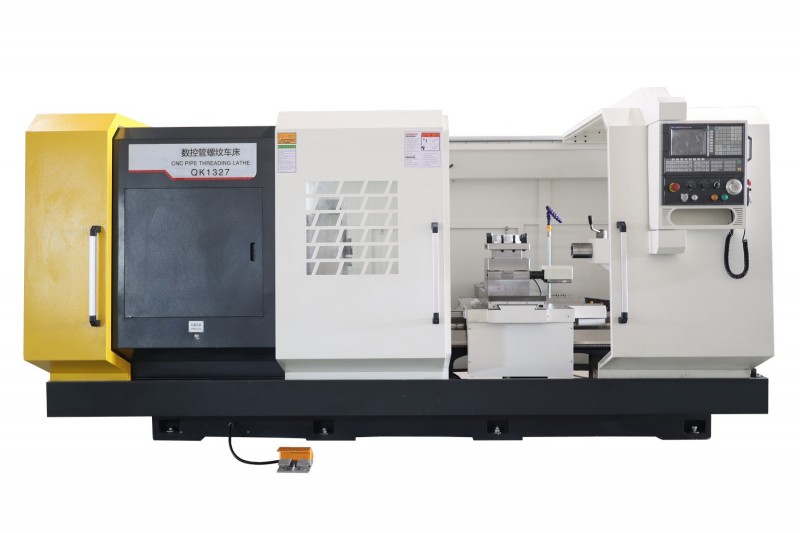

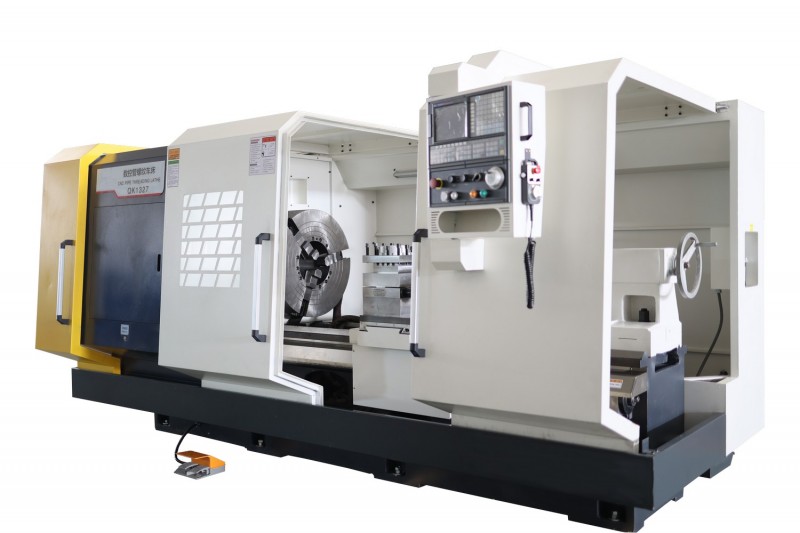

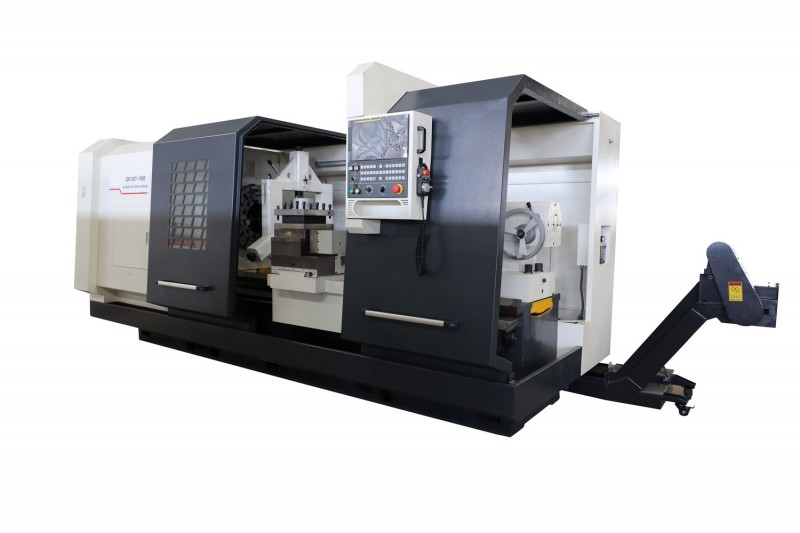

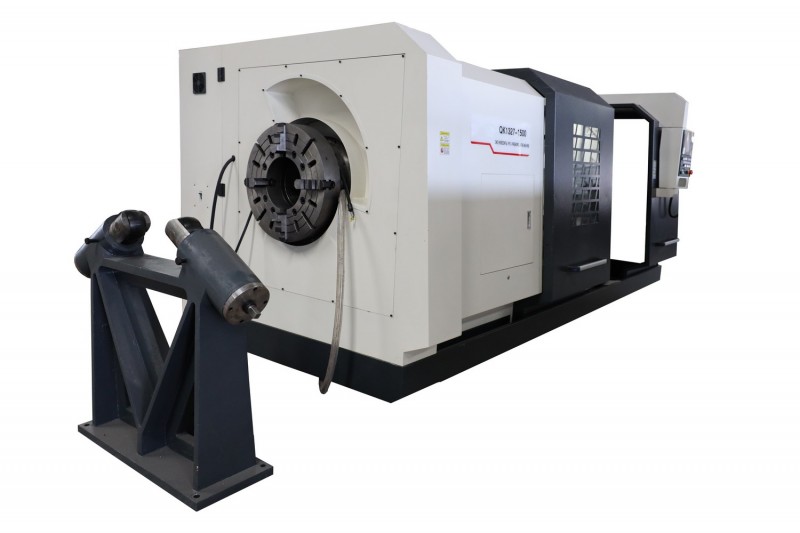

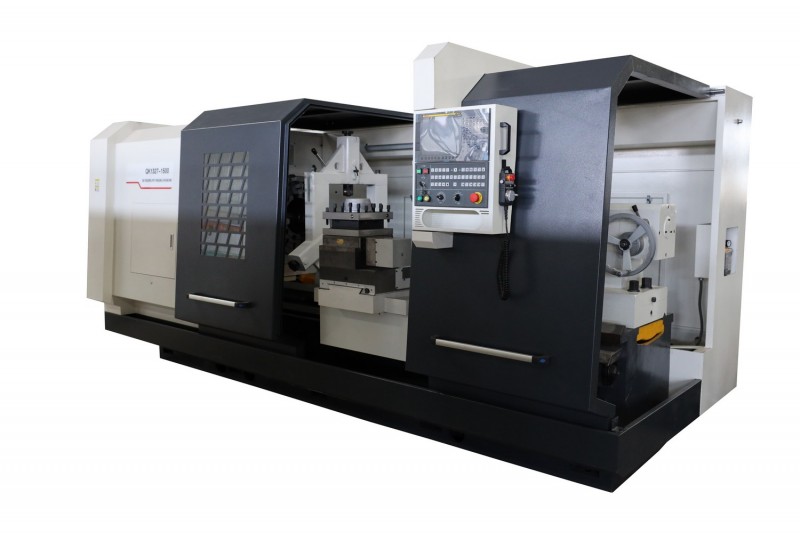

Трубонарезной токарный станок с ЧПУ QK1327
Стандартная комплектация:
- Система управления GSK980TC3;
- 3-кулачковый ручной двойной патрон;
- 4-позиционный электрический резцедержатель;
- Ручная задняя бабка;
- Полузакрытый металлический корпус.
Дополнительная комплектация:
- Система управления Siemens808D,Fanuc0i-TF,Syntec22TA;
- Гидравлический патрон или пневматический патрон;
- 6/8/12-позиционный электрический резцедержатель или сервопривод, гидравлическая и силовая револьверная головка;
- Гидравлическая/пневматическая задняя бабка;
- Конвейер стружки;
- Полностью закрытый металлический корпус.
Технические характеристики
Диапазон труб для нарезания резьбы:
Φ70-273
Отверстие шпинделя :
280 мм
Высота центра шпинделя:
400 мм
Режим скорости шпинделя:
Две передачи, плавная регулировка
Максимальный ход X/Z:
X:420 Z:1250
Диаметр пиноли задней бабки:
100 мм
Конус пиноли задней бабки:
Morse NO.6
Модель:
HAK21300
Количество инструментальных позиций револьверной головки:
Вертикальная четырехпозиционная
Размер инструм. магазина:
32х32 мм
Время смены инструмента:
2.6 с
Патрон трехкулачковый:
Четырехкулачковый патрон К72-780
Макс диаметр обрабатываемой детали над станиной:
800 мм
Макс диаметр обрабатываемой детали над суппортом:
480 мм
Мах длина обрабатываемой детали:
1500
Ширина станины:
650/755 мм
Диапазон скоростей шпинделя:
Длина: 20-100 об/мин Высота 100-300 мм
Ход пиноли задней бабки:
250 мм
Точность позиционирования:
0.020 мм
Точность повторного позиционирования:
0.01 мм
Ускоренный ход X/Z:
4000/5000 мм
Мощность двигателя шпинделя:
15 кВт
Габаритные размеры станка:
4200×2100×1900 мм
Вес нетто:
7/7.7 т
