TCK 56D
Описание

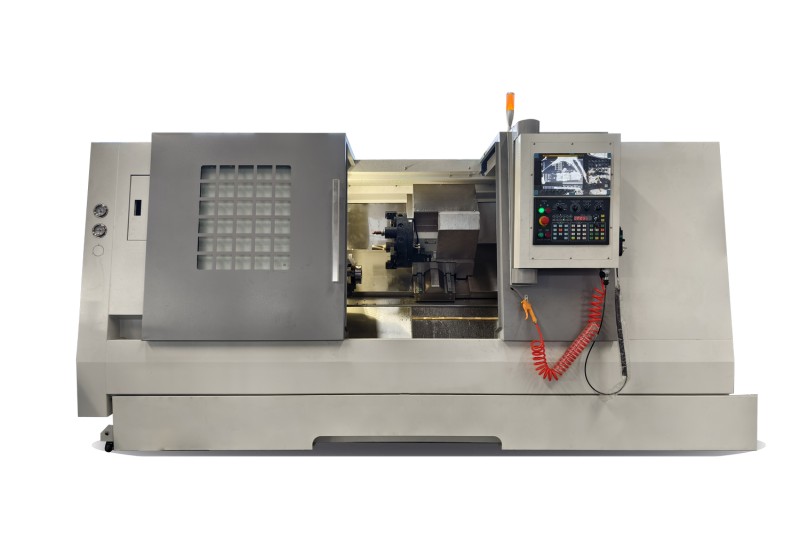

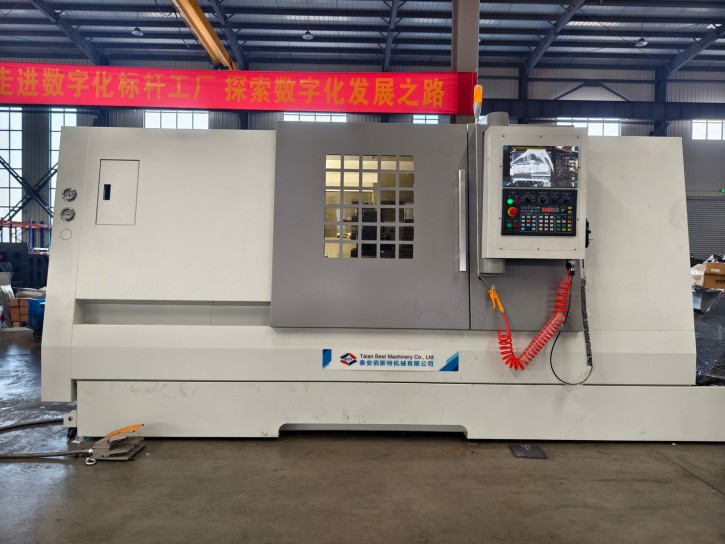

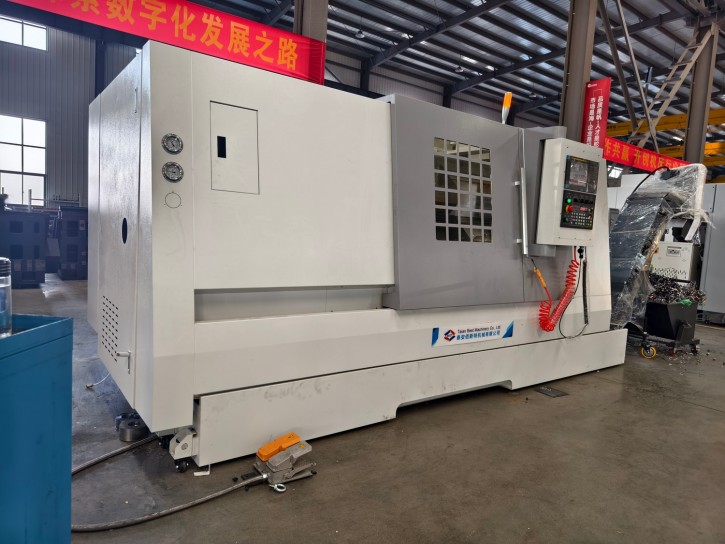

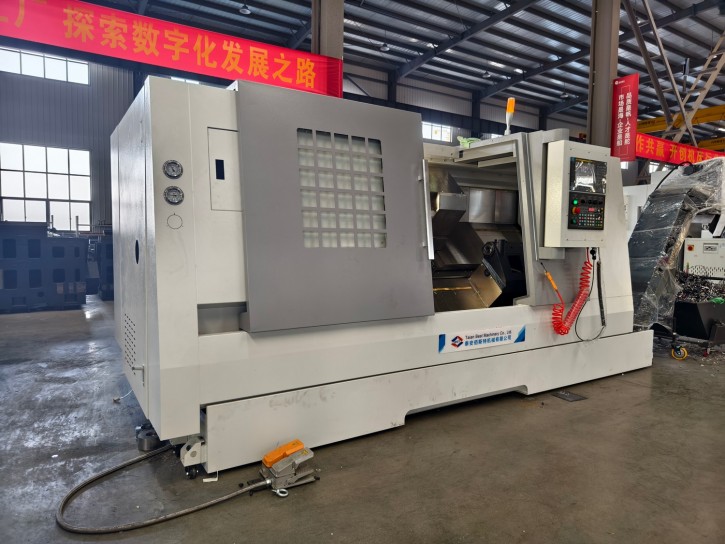

Токарный станок с ЧПУ с наклонной станиной TCK56
Стандартная комплектация:
- Система управления GSK988TA;

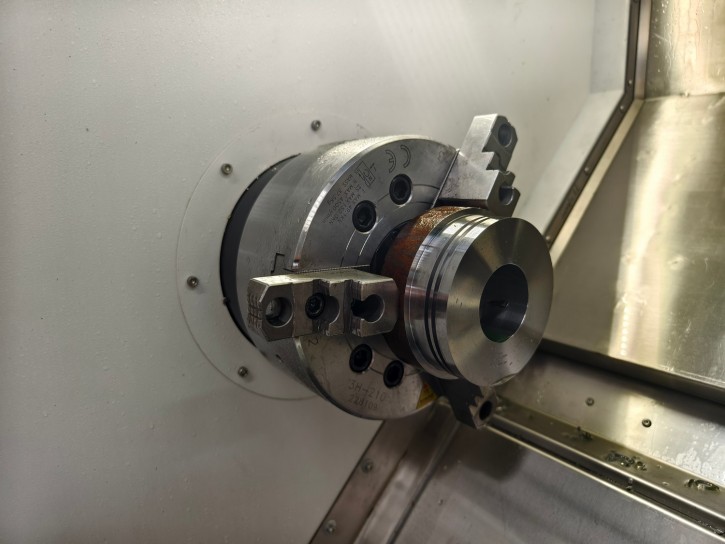

- 3-кулачковый 8-дюймовый гидравлический патрон и гидравлическая станция;

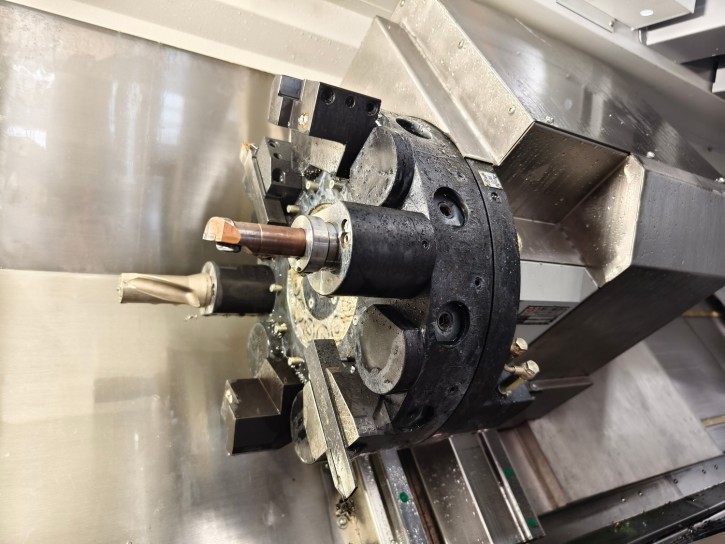

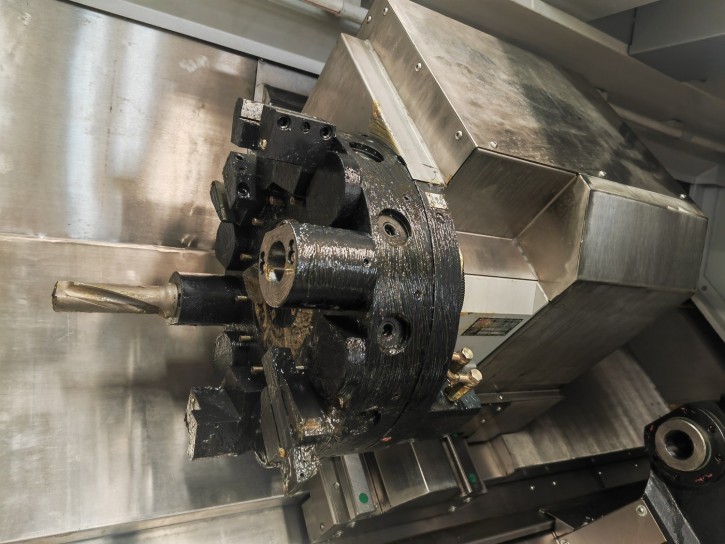

- 12-позиционная силовая револьверная головка VDI40;

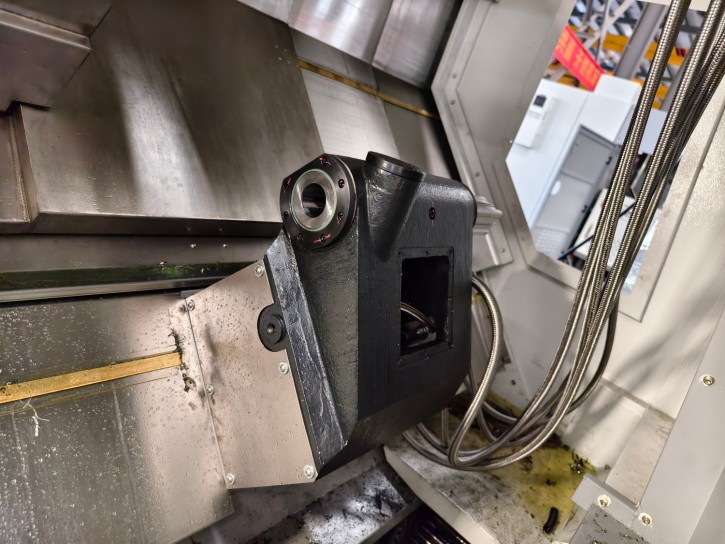

- Гидравлическая задняя бабка.
Дополнительная комплектация:
- Система управления Siemens808D,Fanuc0i-TF, Syntec22TA, Mitsubishi;
- 10-дюймовый полый гидравлический патрон;
- Конвейер для стружки;
- Автоматическая сервоподача;
- Улавливатель деталей.
Технические характеристики
Макс. диаметр поворота над станиной:
560 мм
Максимальная длина обработки:
960 мм
Максимальный диаметр обработки:
280 мм
Стандартный диаметр обработки:
270 мм
Проходной диаметр прутка через отверстие шпинделя :
70 мм
Мощность главного двигателя:
22 кВт
Перемещение втулки задней бабки:
950 мм
Конусность втулки задней бабки:
5
Стандартная турель:
Горизонтальная силовая турель 12Т
Револьверная головка выбирает ближайший инструмент:
да
Загрузочный диск:
200 (включает патрон) кг
Загрузочный вал:
500 (включает патрон) кг
Серия скорости шпинделя:
Бесступенчатый
Конус шпинделя:
A2-8
Диаметр отверстия шпинделя:
80 мм
Диапазон скоростей шпинделя:
50～3500 об/мин
Перемещение по оси X:
225 мм
Перемещение по оси Z:
1060 мм
Диаметр задней бабки:
80 мм
Патрон:
10
Габаритные размеры станка:
3570×1730×1900 мм
Вес нетто:
3600 кг
