TCK 50
Описание

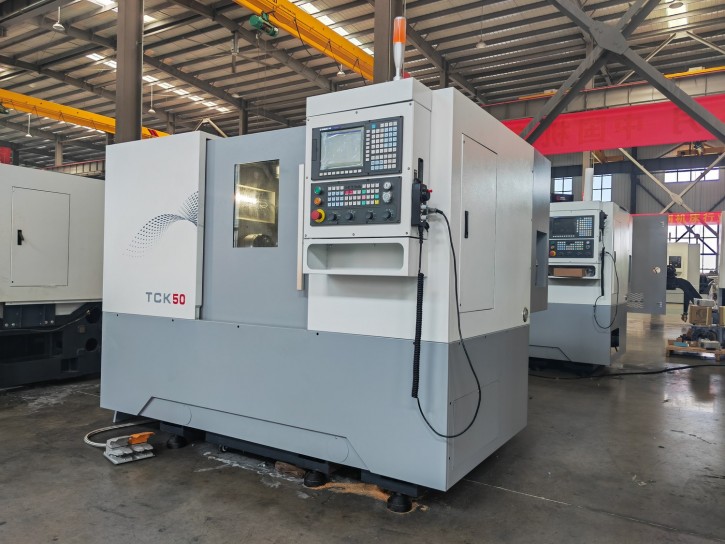

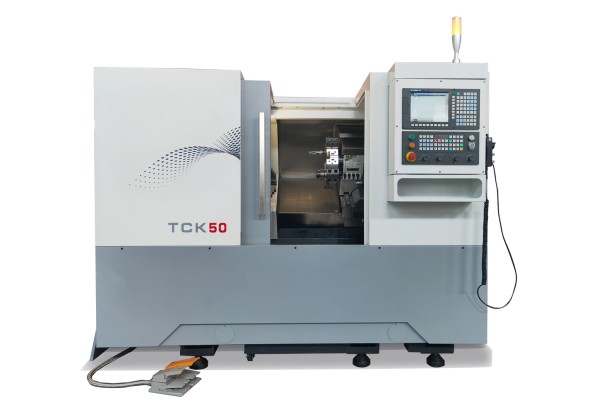

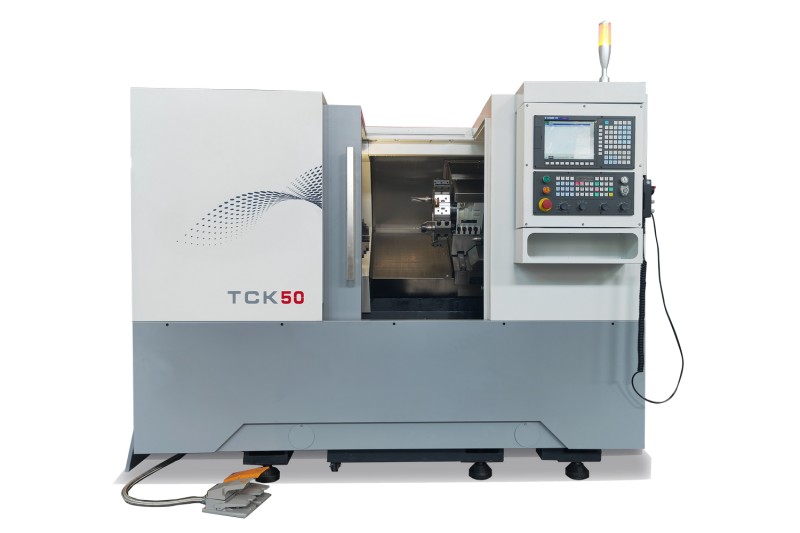

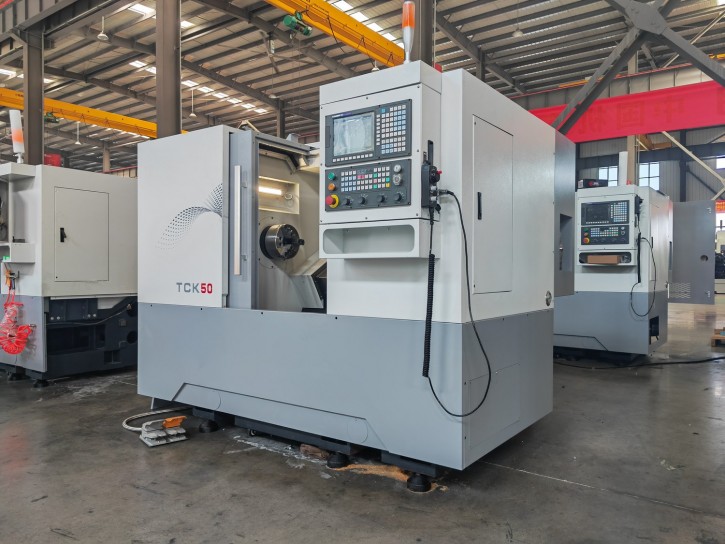

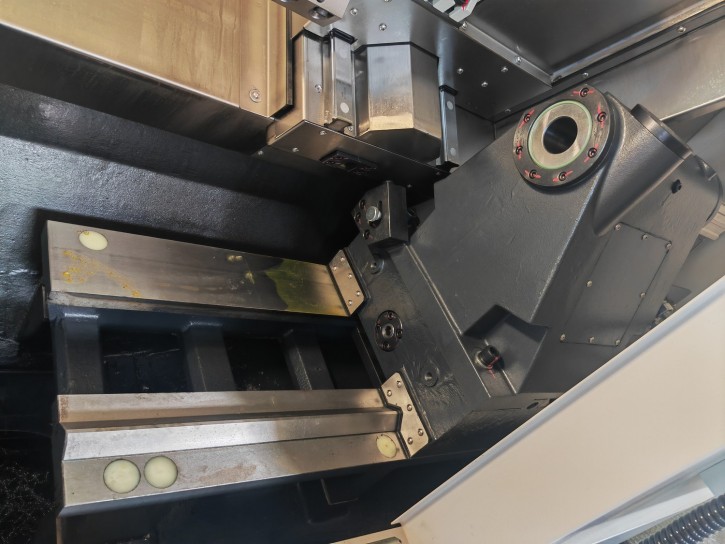

Токарный станок с ЧПУ с наклонной станиной TCK50D
Стандартная комплектация:
- Система управления GSK988TA;

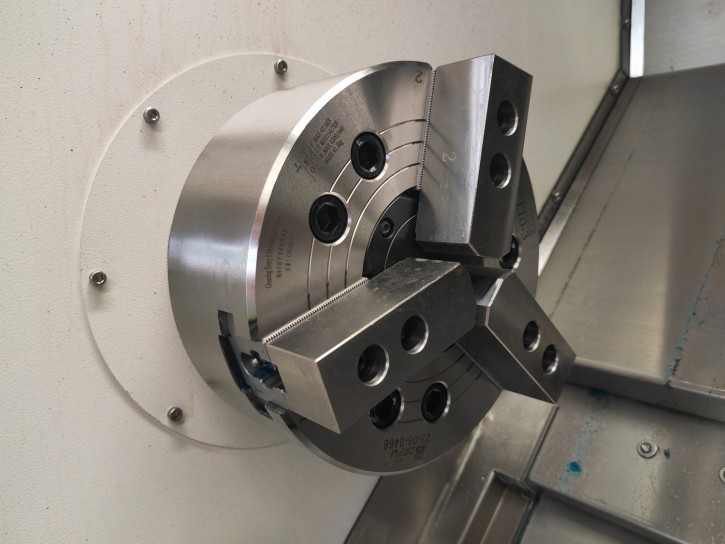

- 3-кулачковый 8-дюймовый гидравлический патрон и гидравлическая станция;

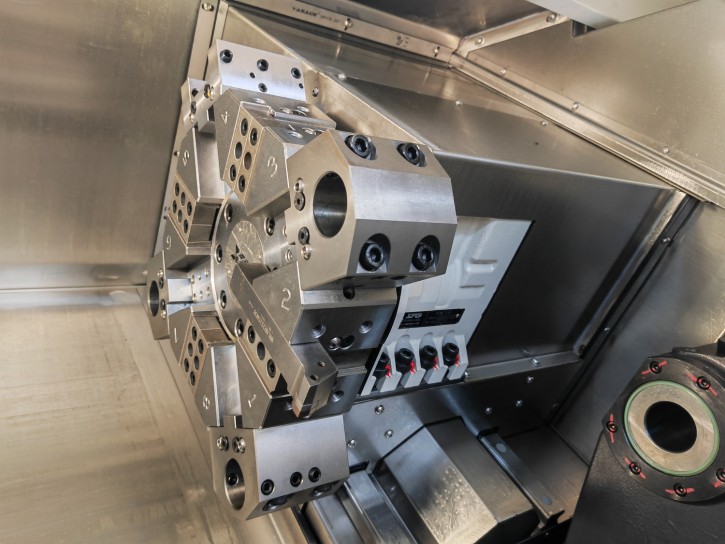

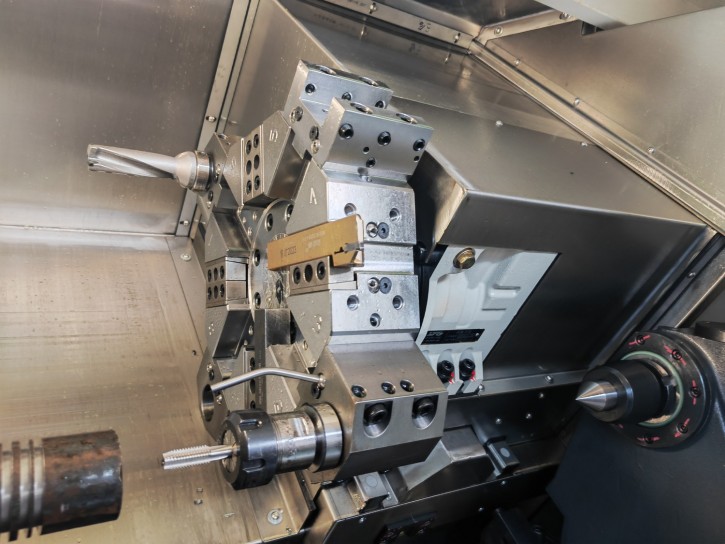

- 12-позиционная силовая револьверная головка BMT40/45;
- Гидравлическая задняя бабка.
Дополнительная комплектация:
- Система управления Siemens808D,Fanuc0i-TF, Syntec22TA, Mitsubishi;
- 10-дюймовый полый гидравлический патрон;
- Конвейер для стружки;
- Автоматическая сервоподача;
- Улавливатель деталей.
Технические характеристики
Артикул:
TCK 50
Макс. диаметр поворота над станиной:
500 мм
Максимальная длина обработки:
500 мм
Максимальный диаметр обработки:
200 мм
Стандартный диаметр обработки:
180 мм
Проходной диаметр прутка через отверстие шпинделя :
50 мм
Мощность главного двигателя:
11/15 кВт
Скорость ускоренной подачи по оси X:
30 м/мин
Скорость ускоренной подачи по оси Z:
30 м/мин
Перемещение втулки задней бабки:
100 мм
Размер режущего инструмента:
20х20 мм
Диаметр расточного инструмента:
Ø40/Ø32/Ø25/Ø20 мм
ATC выбор ближайшего инструмента:
Есть
Конус шпинделя:
A2-6
Диаметр отверстия шпинделя:
65 мм
Диапазон скоростей шпинделя:
50～4500 об/мин
Перемещение центра задней бабки:
450 мм
Перемещение по оси X:
200 мм
Перемещение по оси Z:
550 мм
Габаритные размеры станка:
2300×1800×1950 мм
Вес нетто:
3600 кг
