VMC 1370
Описание

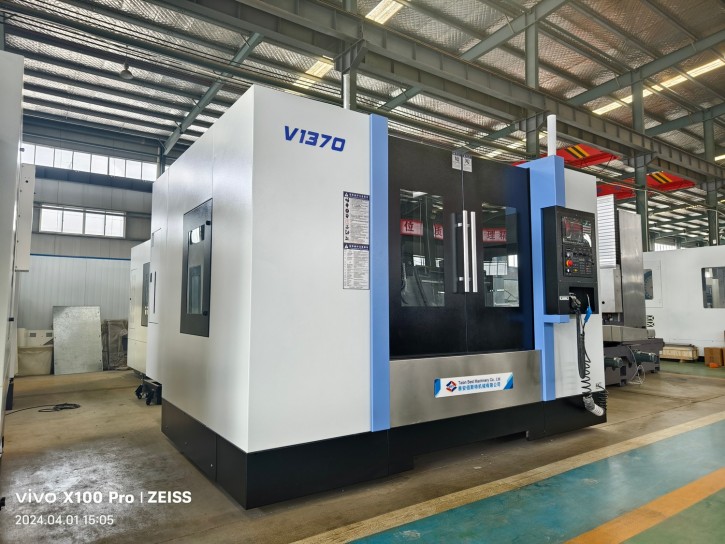

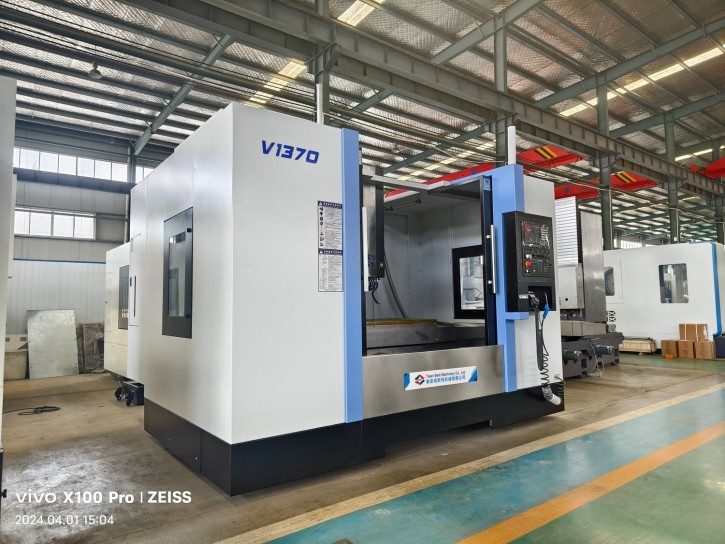

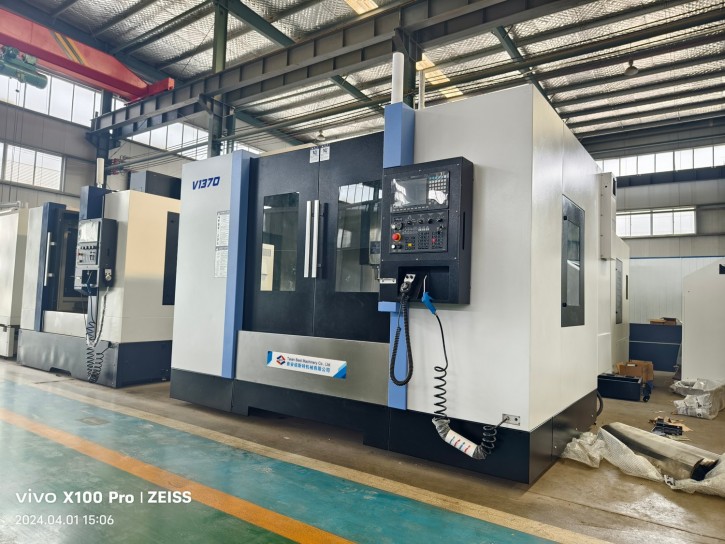

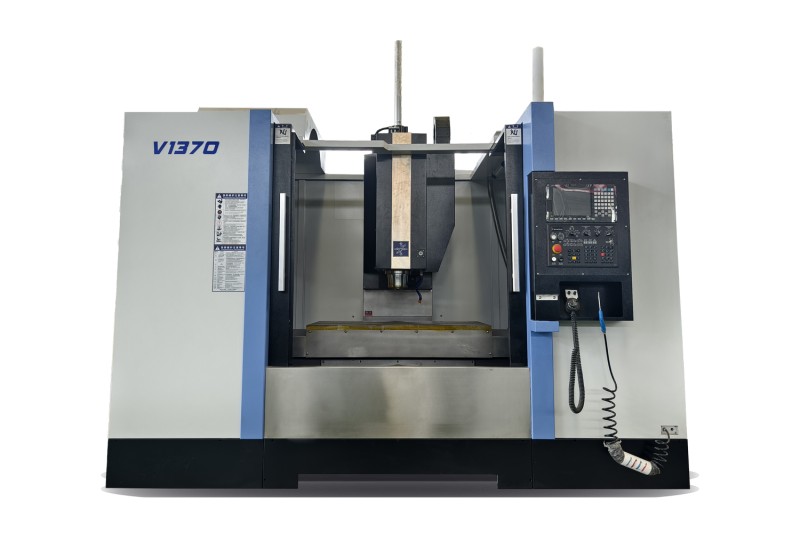

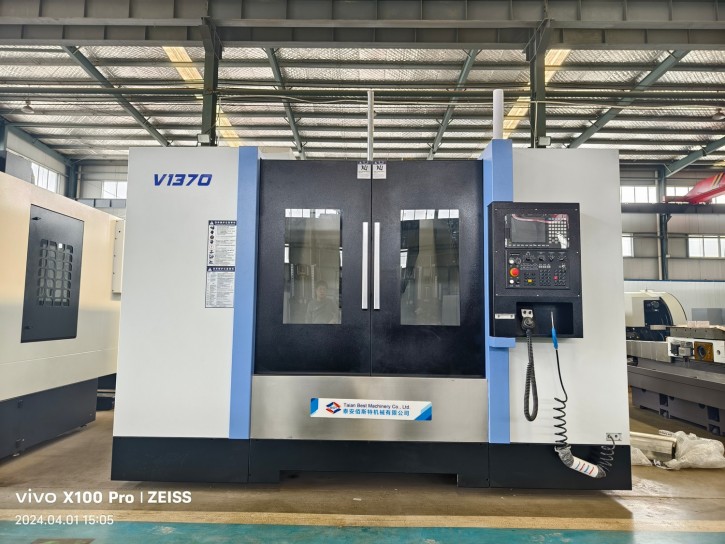

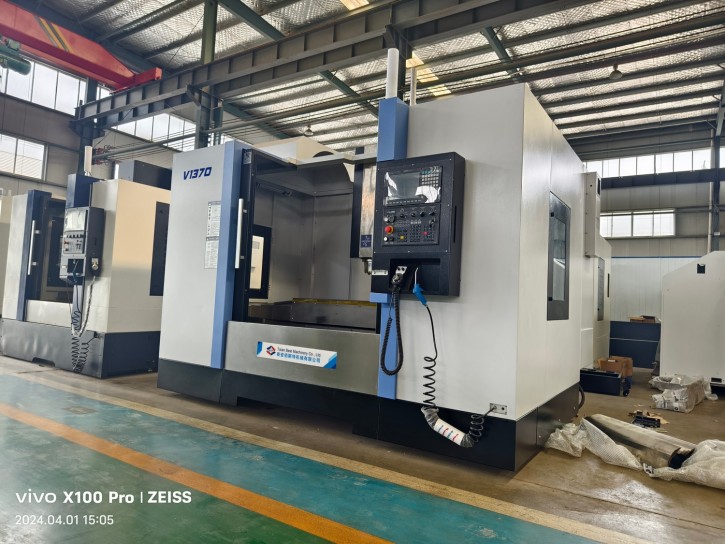

Токарно-фрезерный обрабатывающий центр с ЧПУ VMC 1370
Стандартная конфигурация:
- Система управления GSK218M/25i;
- Шпиндель BT40 Ø 150, 8000 об/мин (Тайвань);
- Инструментальный магазин 24 позиций (Тайвань) ;
- Линейные направляющие и шариково-винтовая пара Hiwin (Тайвань);
- Трехцветная сигнальная лампа;
- Автоматическая центральная система смазки и система охлаждения;
- Полная защита станка.
Дополнительная комплектация:
- Система управления Fanuc, Siemens, Mitsubishi, KND, HNC.
- Конвейер для стружки;
- Подача СОЖ через шпиндель；
- 4-я ось тайваньский бренд TJR
- Наладчик инструмента Renishaw TS27R настольный кабельный прибор контроля вылета
- Онлайн-измерительная система OMP60;
- Подача воды из центра шпинделя.
Технические характеристики
Перемещение по осям X/Y/Z:
1300/700/700 мм
Расстояние от торца шпинделя до стола:
130-830 мм
Расстояние от оси шпинделя до колонны:
767 мм
Скорость перемещения по осям X/Y/Z:
24/24/24 м/мин
Подача инструмента:
1-10000 мм/мин
Крутящий момент:
X:23 Н.м Y:23 Н.м Z:28 Н.м
Размер стола:
1400×700 мм
Максимальная нагрузка:
800 кг
T-образный паз (ширина х кол-во х шаг):
5×18×115 мм
Тип привода:
ременный
Скорость:
8000 об./мин
Конус шпинделя:
BT40-150
Точность позиционирования:
±0.005/300 мм
Точность повторного позиционирования:
±0.003 мм
Мощность двигателя шпинделя:
11/15 кВт
Габаритные размеры станка:
3500×2800×2850 мм
Вес нетто:
8500 кг
