СК 6163
Описание

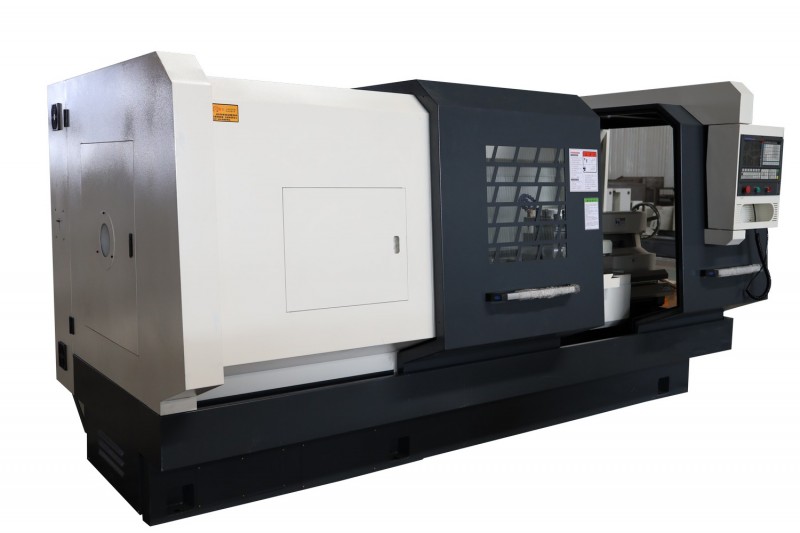

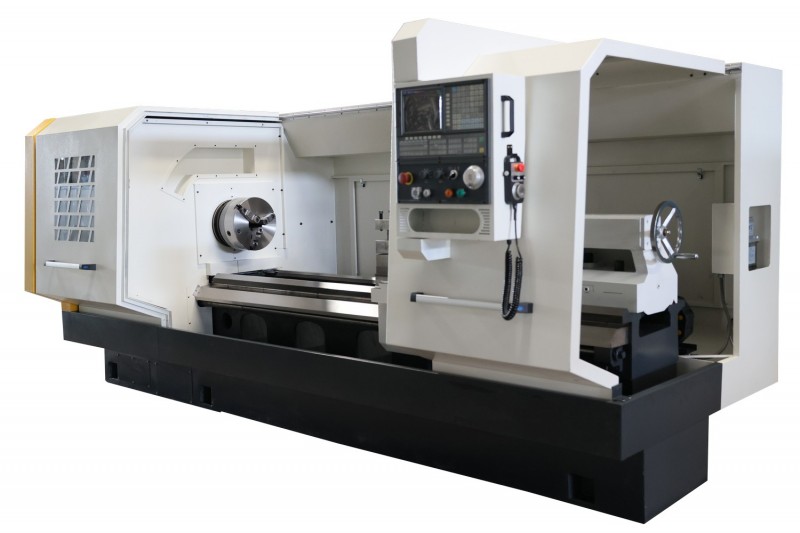

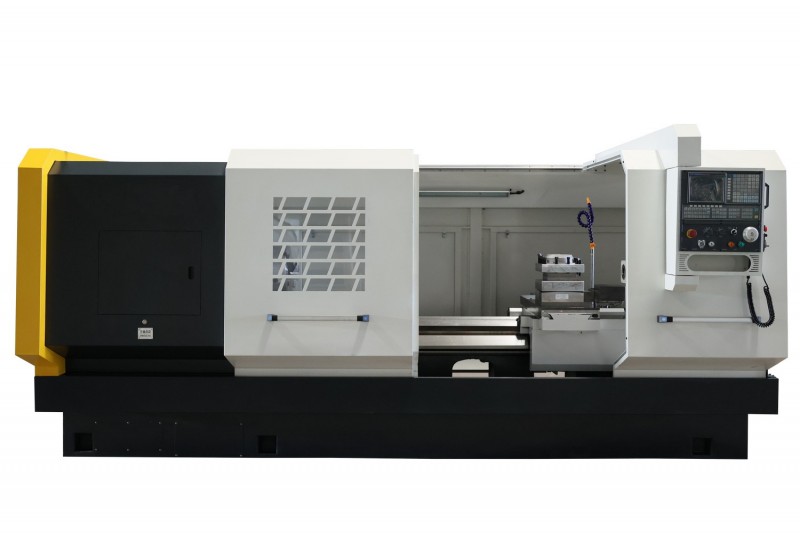

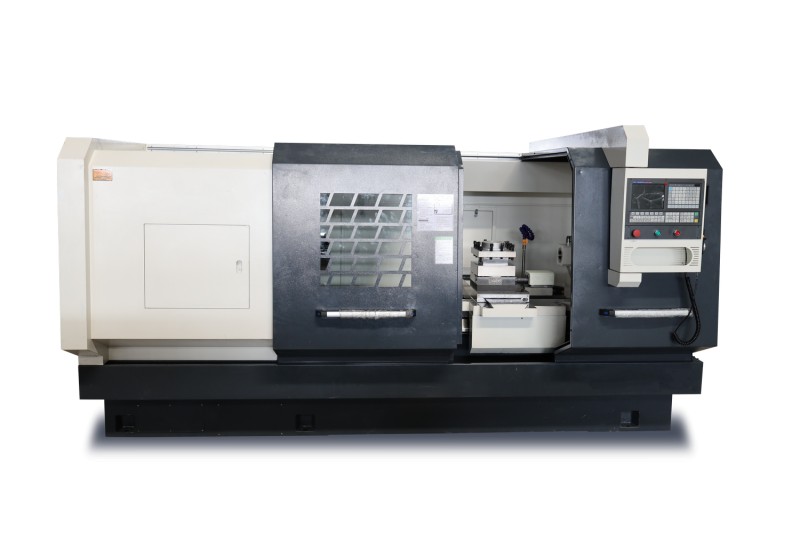

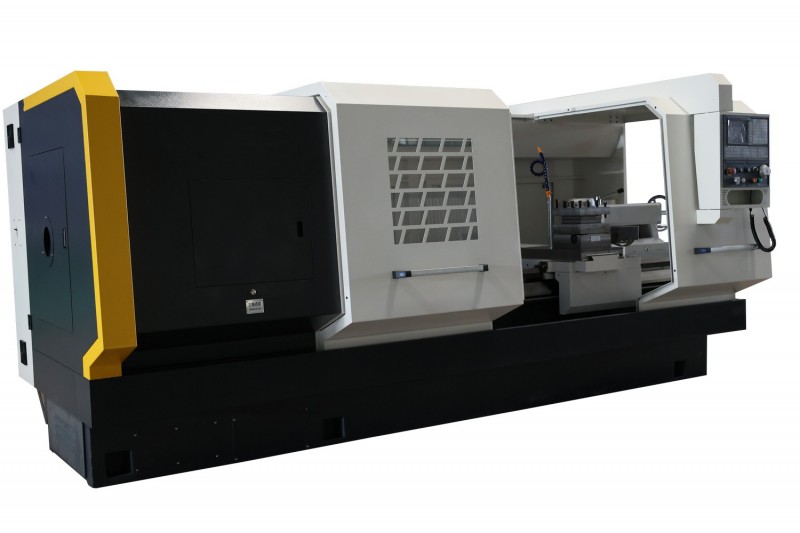

Горизонтальный токарный станок с ЧПУ СК 6163
Стандартная комплектация:
- Система управления GSK980TC3;
- Механический ручной 3-х кулачковый патрон;
- Электрический четырехпозиционный резцедержатель;
- Ручная задняя бабка;
- Автоматическая смазка;
- Система охлаждения;
- Полузакрытый металлический корпус.
Дополнительная комплектация:
- Система управления -Siemens 808D, Fanuc0i-TF, Syntec22TA.....
- Гидравлический патрон или пневматический патрон;
- Электрический резцедержатель с 8/12 станциями или сервопривод, гидравлическая и силовая револьверная головка;
- Гидравлическая/пневматическая задняя бабка;
- Конвейер для стружки;
- Полностью закрытый металлический корпус.
Технические характеристики
Артикул:
СК 6163
Макс диаметр обрабатываемой детали над станиной:
630 мм
Макс диаметр обрабатываемой детали над суппортом:
350 мм
Мах длина обрабатываемой детали:
1500 мм
Ширина станины:
550 мм
Конус шпинделя:
Morse NO.5/6
Диаметр отверстия шпинделя:
105 мм
Диапазон скоростей шпинделя:
Три передачи, плавная регулировка L:10-200,M:180-500,H:480-1200
Ход пиноли задней бабки:
250 мм
Точность позиционирования:
0.020 мм
Точность повторного позиционирования:
0.01 мм
Мин. Единица подачи по оси X/Z:
0.001 мм
Ускоренный ход X/Z:
4000/5000 мм/мин
Диаметр задней бабки:
100 мм
Модель электроинструмента:
HAK-21240
Количество инструментальных станций:
Вертикальная четырехстанция
Размер хвостовика инструмента:
32×32 мм
Время индексации турели:
4.1 с
Патрон:
3-кулачковый патрон K11-φ320
Мощность двигателя шпинделя:
11 кВт
Габаритные размеры станка:
3700×1900×1900 мм
Вес нетто:
5000 кг
